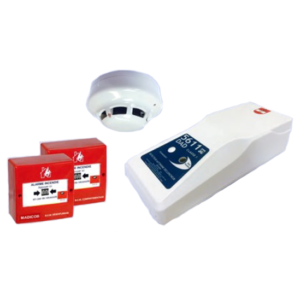

Système Détecteur Autonome Déclencheur D.A.D.

PRÉSENTATION

Le S.D.A.D. trouve son emploi dans tout établissement où les dispositions à prendre en regard de la Sécurité Incendie ne justifient pas la réalisation d’une installation de D.I. avec dispositif central.

Le S.D.A.D. est prévu pour n’être associé qu’à des organes asservis à sécurité positive (rupture).

RECOMMANDATIONS

Toutes les installations électriques doivent :

  • être conformes à la norme NFC 15-100, les câbles 24 volts doivent être séparés mécaniquement de tout autre câble de tension différente.
  • être protégées contre les risques de la foudre

Le matériel doit être installé dans un endroit accessible, non caché par le vantail d’une porte en position ouverte, à une hauteur d’environ 1,80 m du sol.
Un départ sélectif et protégé doit exister au tableau général, pour chaque alimentation d’appareillage de sécurité.

Toujours vérifier que l’associativité des produits à installer est acquise et reconnue par des essais effectués en laboratoire agréé (rapport d’associativité).
Toujours faire des essais préalablement à la livraison d’une installation.
En tête de ligne, toujours installer un disjoncteur différentiel indépendant de toute autre installation.
Suivre les indications des notices fournies.
Suivre les indications du schéma de raccordement et respecter les caractéristiques suivantes pour les câbles de raccordement.

Avantages

  • boîtier ABS beige,
  • encombrement réduit,
  • facilité de connexion
  • accessibilité par le haut et le bas,
  • 1 voyant défaut/veille en façade (couleur verte),
  • 1 voyant rouge + code panne pour l'aide au dépannage et à la maintenance.
  • 1 bouton de réarmement en façade.

Principe de fonctionnement

L'utilisation du S.D.A.D. est autorisée uniquement localement (Porte coupe-feu, cage d'escalier, centrale de traitement d'air par exemple) et constitue une solution économiquement intéressante.

Suite à une présence de fumée ou au déclenchement d'un Boîtier de Commande Manuel, le D.A.D. réagit et se met en alarme.
A cet instant :

  • le voyant vert en façade s'éteint,
  • le contact "Commun Repos Travail" bascule
  • la ligne de commande est ouverte,
  • le voyant détecteur s'allume en rouge fixe.

    Demande de renseignements

    Installation et application

    GAMME DISPONIBLE

    1 type disponible :
    - classe I, secouru (avec batteries)

    CARACTÉRISTIQUES ÉLECTRIQUES :
    Tension de fonctionnement :9,5 à 30Vdc.
    Courant de veille : 35uA max.
    Courant d’alarme : 40mA max.
    Courant indicateur d’action : 20mA max.
    Signalisation par double LED pour vision à 360°

    CARACTERISTIQUES DU CAPTEUR :
    Compensation automatique de la contamination du capteur
    Résistant aux fausses alarmes causées par la vapeur
    t° fonctionnement : de -10°C à +50°C
    t° stockage : de -30°C à +60°C
    Humidité maximale 95% HR - sans condensation (à 40°C)

    CARACTÉRISTIQUES MĚCANIQUES
    Encombrement : h = 47 mm- Ø = 101 mm
    Matière/Couleur : ABS- BLANC
    Masse : 150 gr avec socle
    Indice de protection : IP40/ IKO7

    CARACTÉRISTIQUES DU BOITIER DAD

    Le détail des caractéristiques figure sur la notice jointe au produit.

    • Alimentation 230 V (+ 10%1- 15%) 50 Hz 0,5 A - Fusible verre 250 V - 250 mA
    • Indice de protection IP33
    • Voyant défaut/veille en façade par diode électroluminescente de couleur ver
    • 1 ligne détecteur (2 maxi autorises)
    • 1 ligne B.C.M. (2 maxi autorisés)
    • 1 sortie de télécommande 24 Vcc à rupture (3 organes asservis maxi autorisés)
    • Puissance sortie de télécommande
    • 4,5 W (188 mA) pour la classe
    • Source secondaire pour le classe I : 2 batteries 12V-1,2Ah
    • 1 contact "Commun Repos Travail" libre de tout potentiel - 60 W maxi (2,5 A sous 24V)

    en veille (voyant vert allumé) les contacts C et T sont fermés

    en alarme (voyant vert éteint) les contacts C et R sont fermés

    • Possibilité de réarmement à distance
    • Associativité vérifiée avec plusieurs modèles de détecteurs optiques, thermovélocimétriques et thermostatiques.

    Certificat d'associativité disponible sur notre site Internet.
